Front_Image

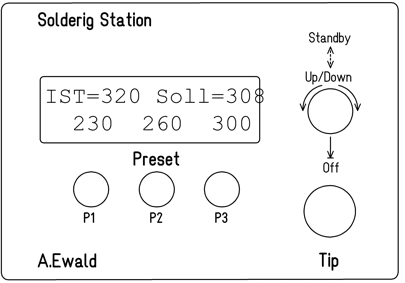

Der Incrementalgeber erfüllt mehrere Funktionen.

Drehen links/rechts erhöht / vermindert die Temperatur.

Drücken kurz setzt Standby Temperatur, erneutes Drücken > zurück zur vorherigen Temperatur

Befindet sich die Station länger als 60 Minuten im Standby, so schaltet sie automatisch ab.

Lang drücken Schaltet die Station aus.

Ist die Station ausgeschaltet wird sie durch langes Drücken eingeschaltet und heizt zur letzten eingestellten Temperatur auf.



Nachdem meine alte Lötstation (Elektor Bauvorschlag 06/1978) Ersa-Lötkolben 80 Watt mit Thermoelement, in die Jahre gekommen ist war es nun Zeit für etwas Neues. Die alte Station funktioniert immer noch sehr gut, was den Vorteil hat, das ich hier die Temperaturen, Heizkörper und Temperaturfühler untersuchen und messen konnte. Der alte Ersa Kolben existiert nicht mehr, dafür habe ich aber ein Vergleichsmodell.

Geregelt werden sollte die neue Lötstation per PWM. Das heißt natürlich ein MC wird eingesetzt. Die Wahl fiel auf einen Atmega 8/16. Der hat A/D Wandler an Bord, EEprom, genügend Ports, genügend RAM, 8 Kb. Flash Rom und ist sehr genügsam. Weiter schwebt mir vor, ein LCD Display einzusetzen.



Die drei Tasten Preset dienen zum Aufruf voreingestellter Temperaturen.

Kurz drücken: Übernimmt die Preset Temperatur als neue Soll-Temperatur

Lang drücken: Speichert die Ist Soll-Temperatur als neue Preset-Temperatur



Links zu den Projekt-Dateien (Target):
Target Front_Platine
Target Main_Platine
Target Front_Fräs
Gehäuse(Pappe)
Gehäuse(alle Seiten)
Bascom
Source
Hex

Schaltungsbeschreibung und Erläuterungen

Lötkolbenregler Elektor 1978



Ist_360_klein
Shutdown_klein
Loet_vonOben_klein
Seite_klein

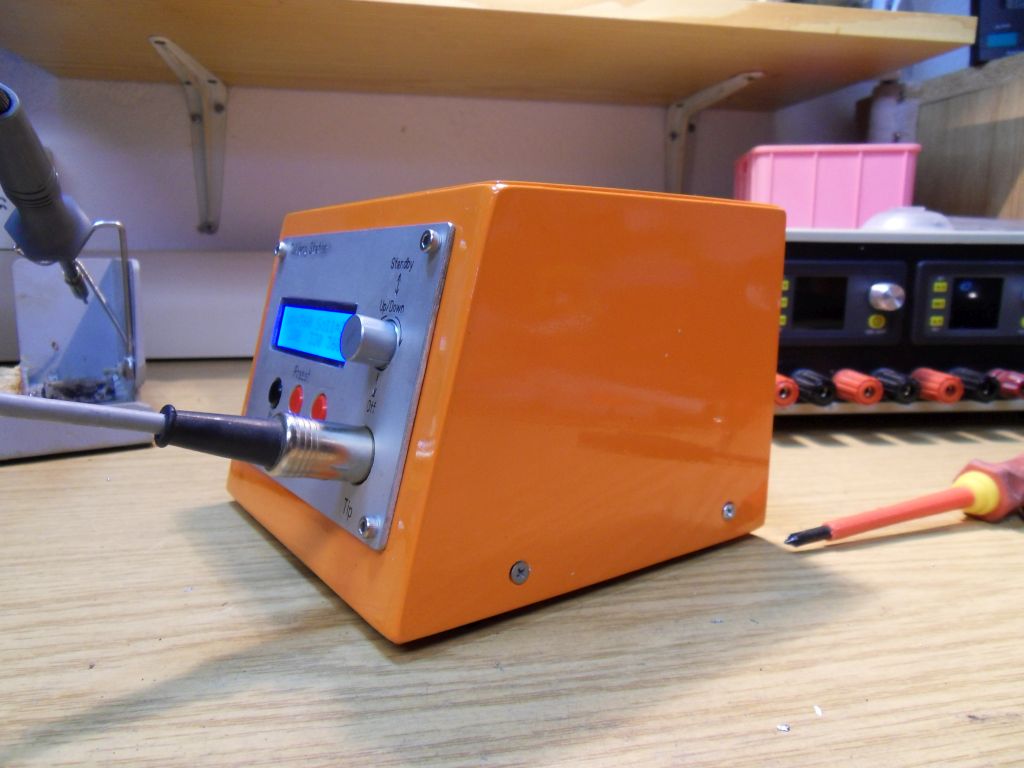

Seitenansicht, Die Front ist um 30 Grad geneigt

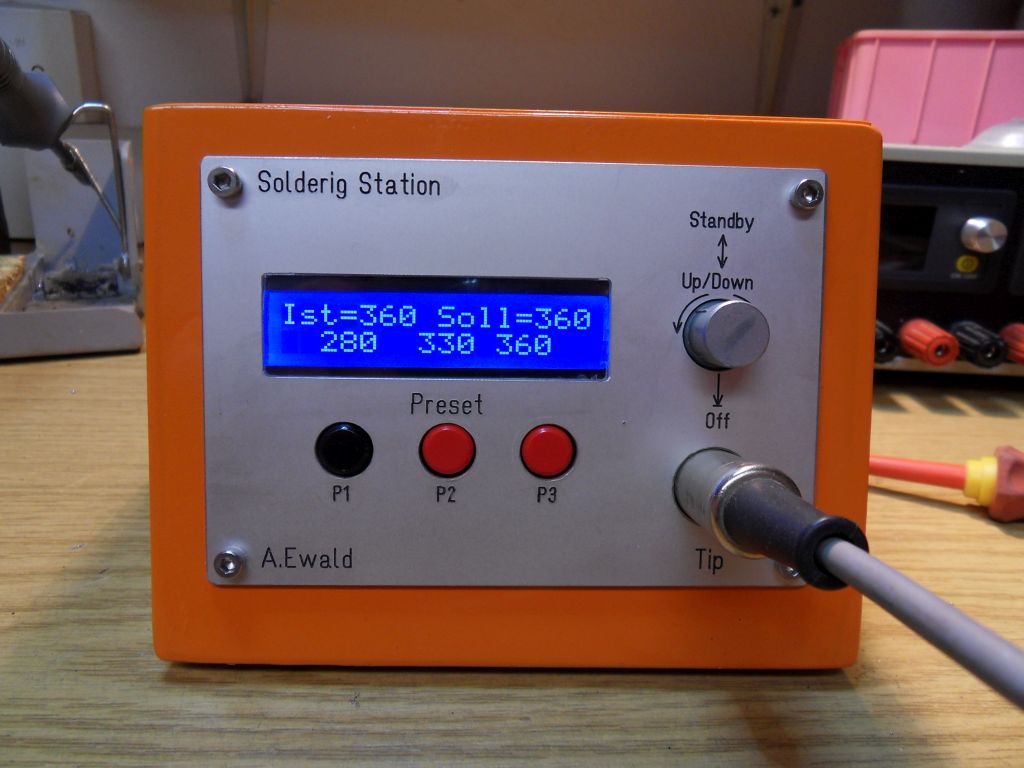

Frontansichtt

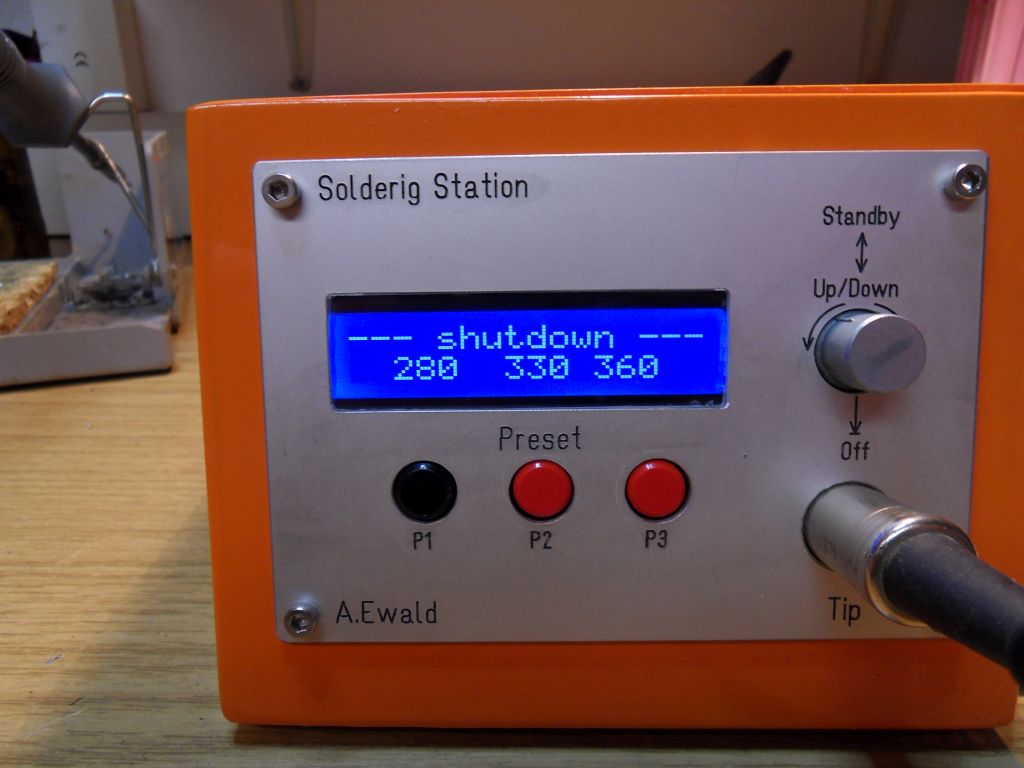

Station beim Shutdown

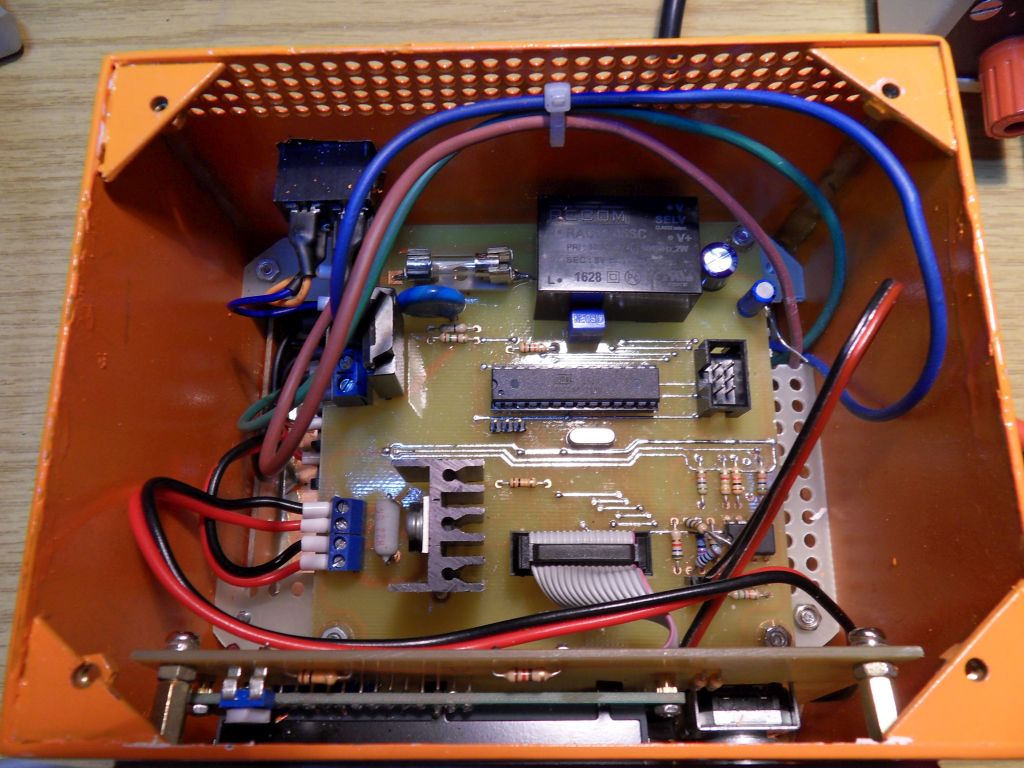

Blick von oben
